Estructura del Robot

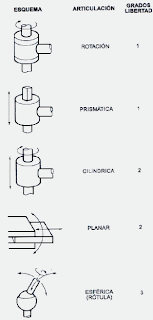

La estructura típica de un manipulador consiste en un brazo compuesto por elementos con articulaciones entre ellos. En el último enlace se coloca un órgano terminal o efector final tal como una pinza o un dispositivo especial para realizar operaciones.

Se consideran, en primer lugar, las estructuras más utilizadas como brazo de un robot manipulador. Estas estructuras tienen diferentes propiedades en cuanto a espacio de trabajo y accesibilidad a posiciones determinadas.

El espacio de trabajo es el conjunto de puntos en los que puede situarse el efector final del manipulador. Corresponde al volumen encerrado por las superficies que determinan los puntos a los que accede el manipulador con su estructura totalmente extendida y totalmente plegada.

Por otra parte, todos los puntos del espacio de trabajo no tienen la misma accesibilidad. Los puntos de accesibilidad mínima son los que las superficies que delimitan el espacio de trabajo ya que a ellos solo puede llegarse con una única orientación.

Configuración cartesiana.

La configuración tiene tres articulaciones prismáticas (3D o estructura PPP). Esta configuración es bastante usual en estructuras industriales, tales como pórticos, empleadas para el transporte de cargas voluminosas. La especificación de posición de un punto se efectúa mediante las coordenadas cartesianas . Los valores que deben tomar las variables articulares corresponden directamente a las coordenadas que toma el extremo del brazo. Esta configuración no resulta adecuada para acceder a puntos situados en espacios relativamente cerrados y su volumen de trabajo es pequeño cuando se compara con el que puede obtenerse con otras configuraciones.

Configuración cilíndrica.

Esta configuración tiene dos articulaciones prismáticas y una de rotación (2D, 1G). La primera articulación es normalmente de rotación (estructura RPP). La posición se especifica de forma natural en coordenadas cilíndricas. Esta configuración puedes ser de interés en una célula flexible, con el robot situado en el centro de la célula sirviendo a diversas máquinas dispuestas radialmente a su alrededor. El volumen de trabajo de esta estructura RPP (o de la PRP), suponiendo un radio de giro de 360 grados y un rango de desplazamiento de L, es el de un toro de sección cuadrada de radio interior L y radio exterior 2L. Se demuestra que el volumen resultante es: .

Configuración polar o esférica.

Está configuración se caracteriza por dos articulaciones de rotación y una prismática (2G, 1D o estructura RRP). En este caso las variables articulares expresan la posición del extremo del tercer enlace en coordenadas polares.

En un manipulador con tres enlaces de longitud L, el volumen de trabajo de esta estructura, suponiendo un radio de giro de 360 grados y un rango de desplazamiento de L, es el que existe entre una esfera de radio 2L y otra concéntrica de radio L. Por consiguiente el volumen es .

Configuración angular.

Esta configuración es una estructura con tres articulaciones de rotación (3G o RRR). La posición del extremo final se especifica de forma natural en coordenadas angulares.

La estructura tiene un mejor acceso a espacios cerrados y es fácil desde el punto de vista constructivo. Es muy empleada en robots manipuladores industriales, especialmente en tareas de manipulación que tengan una cierta complejidad. La configuración angular es la más utilizada en educación y actividades de investigación y desarrollo. En esta estructura es posible conseguir un gran volumen de trabajo. Si la longitud de sus tres enlaces es de L, suponiendo un radio de giro de 360 grados, el volumen de trabajo sería el de una esfera de radio 2L, es decir .

Configuración SCARA.

Esta configuración está especialmente diseñada para realizar tareas de montaje en un plano. Está constituida por dos articulaciones de rotación con respecto a dos ejes paralelos, y una de desplazamiento en sentido perpendicular al plano. El volumen de trabajo de este robot, suponiendo segmentos de longitud L, un radio de giro de 360 grados y un rango de desplazamiento de L es de .

Para llevar a cabo los cálculos y de esta forma asegurar su correcto funcionamiento del robot en cuanto a la cinemática y dinámica se refiere, se toma en consideración la siguiente teoría que tiene por objeto crear las bases de un modelo matemático del sistema.
